基本型推出器
|
|
|
style="width:65.8pt;border-top:none;
border-left:none;border-bottom:solid windowtext 1.0pt;border-right:solid windowtext 1.0pt;
mso-border-top-alt:solid windowtext .5pt;mso-border-left-alt:solid windowtext .5pt;
mso-border-alt:solid windowtext .5pt;padding:0cm 5.4pt 0cm 5.4pt;height:14.25pt">
|
15
|
26
|
38
|
产品特点
属具产品重要部件配置
1、液压系统方面：推出油缸采用活塞缸形式，结构简单，便于加工维修；密封件全部采用NOK系列产品，质量可靠。
2、结构件方面：推出臂采用高强度板材，滚道采用德国进口材质，足以满足使用需求；下挂钩可调节，方便装配，质量可靠。
3、机械性能方面：油缸与架体合理布置，油缸连接部位采用三通结构钢管，可有效反腐耐磨，其性能安全可靠。
4、适用范围：此类型推出器适用于水泥、化肥、谷料等袋装品转运是适用。
,主要参数介绍
|
承载能力@载荷中心
（kg@mm）
|
型号
|
推出行程
C
（mm）
|
货叉有效长度
（mm)
|

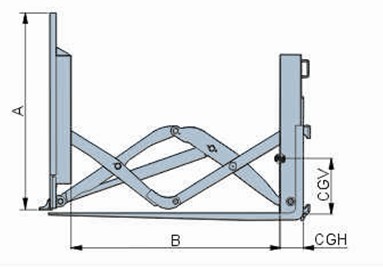

面板高x宽
AxB
（mm）
|
自重
（kg）
|
失载距
ET
（mm）
|
水平重心
CGH
（mm）
|
适配叉车
（t）
|
|
1000@500
|
TL10J-A1
|
1200
|
基本型
|
1130x1100
|
360
|
255
|
136
|
1-2.5t
|
|
1000@500
|
TL10J-A2
|
920
|
基本型
|
890x976
|
330
|
255
|
133
|
1-2.5t
|
|
2000@500
|
TL20J-B1
|
1200
|
基本型
|
1550x1400
|
420
|
255
|
142
|
3-4.5t
|
|
2000@500
|
TL20J-B11
|
1200
|
基本型
|
1800x1400
|
410
|
255
|
148
|
3-4.5t
|
|
2000@500
|
TL20J-B13
|
1200
|
基本型
|
1010x1100
|
360
|
255
|
135
|
3-4.5t
|
|
2000@500
|
TL20J-B14
|
1200
|
基本型
|
1550x1400
|
396
|
255
|
145
|
3-4.5t
|
注：1、实际的叉车/属具综合承载能力请从叉车方获得。
2、匹配此属具要求叉车需增加1组附加油路。
3、TL20J-B1货叉内置，其余型号货叉均外置。
|
|
压力值
|
|
流量值
|
|
|
Bar
|
|
L/min
|
|
型号
|
|
|
|
|
|
160
|
|
最小
|
推荐
|
最大
|
|
TL**J
|
|
|
|
|
|
|
