主要参数介绍
|
型号
|
承载能力@
载荷中心
(kg@mm)
|
安装
等级
|
适配
叉车
|

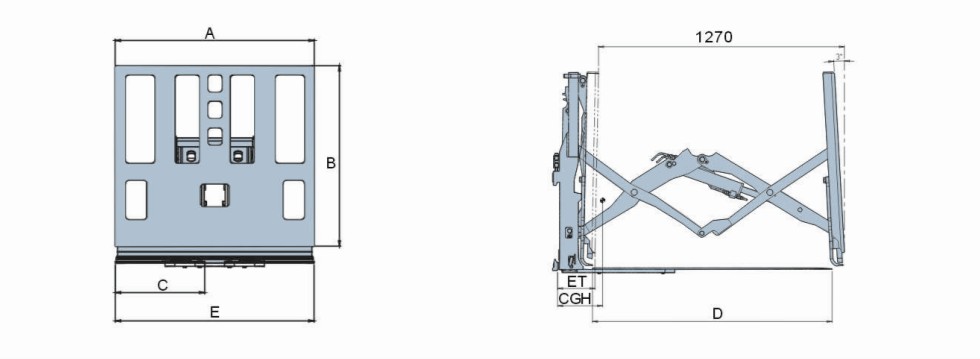

前推板高度
×宽度
B×A (mm)
|
推出行程
C
(mm)
|
自重
(kg)
|
失载距
ET
(mm)
|
叉板长度
×宽度
D×C(mm)
|
叉板外侧
间距E
(mm)
|
水平重心
CGH
(mm)
|
|
TL16L-A1
|
1600@500
|
Ⅱ
|
1-2.5t
|
920×1014
|
1270
|
360
|
200
|
1220×455
|
1012
|
270
|
|
TL20L-B1
|
2000@500
|
Ⅲ
|
3-4.5t
|
920×1014
|
1240
|
410
|
215
|
1220×455
|
1012
|
293
|
备注：
1、实际的叉车/属具综合承载能力请从叉车厂方获得。
2、要求叉车需增加1组附加油路。
3、快装式推拉器配标准型货车。
流量及压力要求
|
型号
|
压力值（Bar）
|
流量值（L/min）
|
|
最大
|
最小
|
推荐
|
最大
|
|
TL**L
|
160
|
15
|
26
|
38
|
产品特点
属具产品重要部件配置
液压系统方面：推出油缸采用活塞缸形式，结构简单，便于加工、维修；密封件全部采用NOK系列产品，质量可靠；溢流阀采用原装进口阀芯，高压胶管采用高性能进口胶管。
结构件方面：叉板及连接板采用高强度板材，可以满足使用要求。
机械性能方面：通过溢流阀控制两组油缸，实现货物的推出、拉回动作，视野良好。
|
