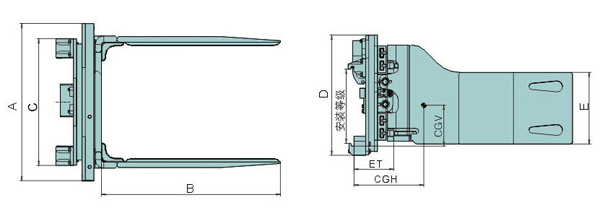

主要参数介绍
|
承载能力@
载荷中心（Kg@mm)
|
型号
|
张臂范围
（mm）
|
臂高
E
（mm)
|
臂长
B
(mm)
|
框架宽度
A
（mm)
|
总高
D
（mm)
|
自重
（Kg)
|
失载距
ET
（mm)
|
适配叉车
（t)
|
|
800@500
|
RJ19RT-A1
|
445-1670
|
418
|
990
|
1040
|
807
|
580
|
198
|
1-2.5t
|
|
2500@500
|
RJ25RT-A1
|
560-1850
|
460
|
1200
|
1010
|
769
|
750
|
259
|
2-2.5t
|
|
2700@500
|
RJ30RT-B1
|
560-1850
|
460
|
1200
|
1010
|
769
|
750
|
259
|
3-4.5t
|
|
1900@500
|
RJ19RT-A2
|
450-1675
|
418
|
1195
|
1040
|
769
|
760
|
257
|
1-2.5t
|
|
2700@500
|
RJ30RT-B2
|
640-2010
|
460
|
1200
|
1100
|
769
|
900
|
259
|
3-4.5t
|
注：
1、实际的叉车/属具综合承载能力请从叉车厂方获得。
2、匹配此属具要求叉车需增加2组附加油路。
流量及压力要求
|
型号
|
压力值（Bar）
|
流量值（L/min）
|
|
最小
|
最大
|
旋转动作
|
夹紧动作
|
|
最小
|
推荐
|
最大
|
最小
|
推荐
|
最大
|
|
RJ**RT
|
35
|
160
|
19
|
26
|
38
|
19
|
26
|
38
|
旋转扭矩要求
|
型号
|
转速
|
扭矩
|
|
RJ**RT-A
|
3.5r/min@38L/min
|
4200N.m@160Bar
|
|
RJ**RT-B
|
5.2r/min@57L/min
|
9000N.m@160Bar
|
产品特点
属具产品重要部件配置
1、液压系统方面：在旋转油路上采用双向液压锁，以实现双向液压自锁，确保工作时的安全；马达、阀及密封件均采用原装进口产品，旋转油铰带自锁功能；高压胶管采用锥面密封的高性能胶管。
2、结构件方面：左右夹板采用高性能的合金钢板，连接板由高强度板材经整体压形和校正，抗弯性能好。
3、机械性能方面：可以同时实现夹紧/张开以及旋转功能，并且视野较好；附加两组油路即可满足使用要求。
4、适用范围：可高效经济的搬运几乎任何形式的软包，如棉花、羊毛、纺纤、波纹板、白纸板、碎布、干草以及工业碎料等。
|
