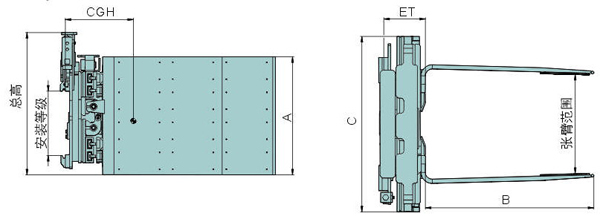

主要参数介绍
|
承载能力@
载荷中心
Kg@mm
|
型号
|
张臂范围
（mm）
|
臂高
A
（mm）
|
臂长
B
(mm)
|
框架宽度
C
（mm)
|
总高
（mm）
|
自重
（Kg)
|
失载距
ET
（mm)
|
备注
|
适配叉车
|
|
800@500
|
YX16RC-A1
|
580-1880
|
700
|
1000
|
1040
|
844
|
760
|
225
|
旋转侧移
|
2-2.5t
|
|
1900@500
|
YX19RT-B1
|
480-1760
|
565
|
1140
|
1040
|
772
|
740
|
263
|
旋转
|
3-4.5t
|
|
2500@500
|
YX25RT-B1
|
615-1895
|
505
|
1060
|
1010
|
700
|
740
|
255
|
旋转
|
3-4.5t
|
注：
1、实际的叉车/属具综合承载能力请从叉车厂方获得。
2、匹配此属具要求叉车需增加2组附加油路（带侧移需增加电磁阀）。
流量及压力要求
|
型号
|
压力值（Bar）
|
流量值（L/min）
|
|
最小
|
最大
|
侧移动作
|
夹紧动作
|
|
最小
|
推荐
|
最大
|
最小
|
推荐
|
最大
|
|
YX**RC（T）
|
35
|
160
|
19
|
26
|
38
|
19
|
26
|
38
|
旋转扭矩要求
|
型号
|
转速
|
扭矩
|
|
YX**RC(T)-A
|
3.5/min@38L/min
|
4200N.m@160Bar
|
|
YX**RC(T)-B
|
5.2/min@57L/min
|
9000N.m@160Bar
|
产品特点
属具产品应用及重要部件配置
1、液压系统方面：马达、阀及密封件均要采用原装进口产品；高压胶管采用锥面密封的高性能进口胶管。
2、结构件方面：左右夹板采用高性能的合金钢板，并经整体压形和校正，抗弯性能好。
3、机械性能方面：内置式侧移功能，可以同时实现夹紧、张开以及侧移或旋转功能，并且视野较好；附加两组油路即可满足使用要求。
|
