ckground-origin: initial; background-clip: initial;"> 属具产品重要部件配置
1、液压系统方面：在旋转油路上采用双向液压锁，以实现双向液压自锁，确保工作时的安全，在每个油缸上增加了液控单向阀，以实现长时间保压。马达、阀及密封件均采用原装进口产品；高压胶管采用锥面密封的高性能胶管。
2、结构件方面：回转支承采用大模数回转支承，其承载能力更强；涡轮和涡杆采用渐开线齿轮，既可提高效率，降低热损失，又可实现自锁功能。
3、机械性能方面：长臂两部分可分别动作，实现一次夹持两个不同直径的纸卷；其独特之处在于夹持单个纸卷时，只需相应的长臂夹持到位，而另一长臂无须同步到位，以提高作业效率。
4、适用范围：适用于各种造纸、包装、印刷等行业，对各类纸卷进行高效、无破损的搬运与堆垛作业。
,主要参数介绍
|
型号
|
承载能力@
最大直径
（Kg@mm）
|
安装
等级
|
适配
叉车
|
张臂范围
(mm)
|

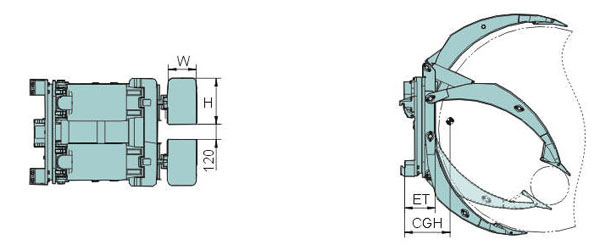

活动夹板尺寸
H×W
(mm)
|
水平重心
(mm)
|
失载距
ET
(mm)
|
自重
(Kg)
|
|
ZJ20A-A10
|
2000@1600
|
Ⅱ
|
2-2.5t
|
300-1600
|
2×(358×232)
|
310
|
238
|
885
|
|
ZJ20A-A11
|
2000@1600
|
Ⅱ
|
2-2.5t
|
600-1600
|
2×(358×232)
|
310
|
238
|
875
|
|
ZJ20A-B10
|
2000@1600
|
Ⅲ
|
3-4.5t
|
300-1600
|
2×(358×232)
|
310
|
238
|
890
|
|
ZJ20A-B11
|
2000@1600
|
Ⅲ
|
3-4.5t
|
600-1600
|
2×(358×232)
|
310
|
238
|
875
|
|
ZJ27A-B8
|
2700@1520
|
III
|
3-4.5t
|
250-1520
|
2×(358×232)
|
300
|
213
|
855
|
注：
1、实际的叉车/属具综合承载能力请从叉车厂方获得。
2、要求叉车需增加2组附加油路。
3、可根据用户需要提供适应不同纸卷夹持要求的非标准型夹板。
流量及压力要求
|
型号
|
压力值（Bar）
|
流量值（L/min）
|
|
最小
|
最大
|
旋转动作
|
夹紧动作
|
|
最小
|
推荐
|
最大
|
最小
|
推荐
|
最大
|
|
ZJ**A
|
35
|
160
|
19
|
38
|
57
|
19
|
38
|
57
|
旋转扭矩参数
|
型号
|
转速
|
扭矩
|
|
ZJ**A
|
5.2r/min@57L/min
|
9000N.m@160Bar
|
