R系列纸卷夹
|
|
|
" style="font-size: 12pt;">
|
405
|
240
|
710
|
|
ZJ20R-A3
|
2000@1340
|
Ⅱ
|
2-2.5t
|
630-1340
|
875
|
655
|
50
|
340
|
325
|
240
|
680
|
|
ZJ20R-A5
|
2000@1600
|
Ⅱ
|
2-2.5t
|
600-1600
|
1075
|
740
|
50
|
350
|
385
|
240
|
850
|
|
ZJ20R-A7
|
1700@1830
|
Ⅱ
|
2-2.5t
|
680-1830
|
1225
|
815
|
50
|
405
|
373
|
240
|
895
|
|
ZJ20R-A9
|
2000@1520
|
Ⅱ
|
2-2.5t
|
630-1520
|
1010
|
685
|
50
|
350
|
350
|
240
|
740
|
|
ZJ20R-A13
|
2000@1350
|
Ⅱ
|
2-2.5t
|
690-1350
|
920
|
652
|
50
|
340
|
300
|
240
|
740
|
|
ZJ13R-B1
|
1300@1150
|
Ⅲ
|
3-4.5t
|
330-1150
|
745
|
535
|
45
|
335
|
250
|
135
|
325
|
|
ZJ20R-B1
|
2000@1400
|
Ⅲ
|
3-4.5t
|
500-1400
|
980
|
665
|
50
|
340
|
405
|
240
|
710
|
|
ZJ20R-B3
|
2000@1340
|
Ⅲ
|
3-4.5t
|
630-1340
|
875
|
655
|
50
|
340
|
325
|
240
|
680
|
|
ZJ20R-B5
|
2000@1600
|
Ⅲ
|
3-4.5t
|
600-1600
|
1075
|
740
|
50
|
350
|
385
|
240
|
850
|
|
ZJ20R-B7
|
1700@1830
|
Ⅲ
|
3-4.5t
|
680-1830
|
1225
|
815
|
50
|
405
|
373
|
240
|
895
|
|
ZJ20R-B9
|
2000@1520
|
Ⅲ
|
3-4.5t
|
630-1520
|
1010
|
685
|
50
|
350
|
350
|
240
|
740
|
|
ZJ20R-B13
|
2000@1350
|
Ⅲ
|
3-4.5t
|
690-1350
|
920
|
652
|
50
|
340
|
300
|
240
|
740
|
|
ZJ20R-B15
|
1700@1830
|
Ⅲ
|
3-4.5t
|
680-1830
|
1225
|
815
|
50
|
405
|
380
|
240
|
925
|
|
ZJ27R-B1
|
2700@1400
|
III
|
3-4.5t
|
500-1400
|
980
|
665
|
50
|
460
|
290
|
213
|
814
|
|
ZJ27R-B3
|
2700@1340
|
III
|
3-4.5t
|
630-1340
|
875
|
655
|
50
|
502
|
276
|
213
|
795
|
|
ZJ27R-B5
|
2700@1600
|
III
|
3-4.5t
|
600-1600
|
1075
|
740
|
50
|
516
|
314
|
213
|
878
|
|
ZJ27R-B7
|
2300@1830
|
III
|
3-4.5t
|
680-1830
|
1225
|
815
|
50
|
545
|
347
|
213
|
1070
|
|
ZJ27R-C7
|
2300@1830
|
IV
|
5-7t
|
680-1830
|
1225
|
815
|
50
|
545
|
375
|
213
|
1080
|
|
ZJ35R-B1
|
3500@1520
|
III
|
3-4.5t
|
610-1520
|
1025
|
745
|
65
|
560
|
335
|
229
|
1215
|
|
ZJ35R-C1
|
3500@1520
|
Ⅳ
|
5-7t
|
610-1520
|
1051
|
720
|
65
|
560
|
335
|
223
|
1215
|
短臂可调式
|
型号
|
承载能力
@最大直径
(Kg@mm)
|
安装
等级
|
适配叉车
(t)
|
张臂范围
(mm)
|
长臂长
A
(mm)
|
短臂长
B
(mm)
|
臂厚
C(mm)
|
垂直
重心CGV
(mm)
|
水平
重心CGH
(mm)
|
失载距
ET(mm)
|
自重
(Kg)
|
|
ZJ13R-A2
|
1300@1150
|
II
|
1-2.5t
|
330-1150
|
745
|
535
|
45
|
335
|
250
|
135
|
342
|
|
ZJ20R-A2
|
2000@1340
|
Ⅱ
|
2-2.5t
|
220-1340
|
875
|
655
|
50
|
340
|
325
|
240
|
700
|
|
ZJ20R-A4
|
2000@1600
|
Ⅱ
|
2-2.5t
|
300-1600
|
1075
|
740
|
50
|
350
|
385
|
240
|
860
|
|
ZJ20R-A6
|
1700@1830
|
Ⅱ
|
2-2.5t
|
380-1830
|
1225
|
815
|
50
|
405
|
373
|
240
|
915
|
|
ZJ20R-A8
|
2000@1520
|
Ⅱ
|
2-2.5t
|
250-1520
|
1010
|
685
|
50
|
350
|
350
|
240
|
750
|
|
ZJ20R-A12
|
2000@1350
|
Ⅱ
|
2-2.5t
|
310-1350
|
920
|
652
|
50
|
340
|
312
|
240
|
745
|
|
ZJ20R-B2
|
2000@1340
|
Ⅲ
|
3-4.5t
|
220-1340
|
875
|
655
|
50
|
340
|
325
|
240
|
700
|
|
ZJ20R-B4
|
2000@1600
|
Ⅲ
|
3-4.5t
|
300-1600
|
1075
|
740
|
50
|
350
|
385
|
240
|
860
|
|
ZJ20R-B6
|
1700@1830
|
Ⅲ
|
3-4.5t
|
380-1830
|
1225
|
815
|
50
|
405
|
373
|
240
|
915
|
|
ZJ20R-B8
|
2000@1520
|
Ⅲ
|
3-4.5t
|
250-1520
|
1010
|
685
|
50
|
350
|
350
|
240
|
750
|
|
ZJ20R-B12
|
2000@1350
|
Ⅲ
|
3-4.5t
|
310-1350
|
920
|
652
|
50
|
340
|
312
|
240
|
745
|
|
ZJ27R-B2
|
2700@1340
|
Ⅲ
|
3-4.5t
|
220-1340
|
875
|
655
|
50
|
490
|
290
|
213
|
830
|
|
ZJ27R-B4
|
2700@1600
|
Ⅲ
|
3-4.5t
|
300-1600
|
1075
|
740
|
50
|
530
|
330
|
213
|
910
|
|
ZJ27R-B6
|
2300@1830
|
III
|
3-4.5t
|
380-1830
|
1225
|
815
|
50
|
550
|
355
|
213
|
1110
|
|
ZJ27R-B8
|
2700@1520
|
III
|
3-4.5t
|
250-1520
|
1022
|
690
|
50
|
510
|
300
|
213
|
855
|
|
ZJ35R-B2
|
3500@1520
|
III
|
3-4.5t
|
250-1520
|
1025
|
745
|
65
|
570
|
340
|
229
|
1235
|
|
ZJ35R-C2
|
3500@1520
|
IV
|
5-7t
|
250-1520
|
1025
|
745
|
65
|
570
|
340
|
229
|
1235
|
注：
1、实际的叉车/属具综合承载能力请从叉车厂方获得。
2、匹配此属具要求叉车需增加2组附加油路。
3、可根据用户需要提供适应不同纸卷夹持要求的非标准型夹板。
4、型号尾数如是奇数表示短臂固定式、偶数表示短臂可调式。
流量及压力要求
|
型号
|
压力值（Bar）
|
流量值（L/min）
|
|
最小
|
最大
|
旋转动作
|
夹紧动作
|
|
最小
|
推荐
|
最大
|
最小
|
推荐
|
最大
|
|
ZJ12/13R
|
35
|
160
|
19
|
26
|
38
|
19
|
26
|
38
|
|
ZJ20/27R
|
35
|
160
|
19
|
38
|
57
|
19
|
38
|
57
|
|
ZJ35R
|
35
|
160
|
38
|
57
|
57
|
38
|
57
|
76
|
旋转扭矩参数
|
型号
|
转速
|
扭矩
|
|
ZJ12/13R
|
7.5r/min@38L/min
|
4200N.m@160Bar
|
|
ZJ20/27R
|
5.2r/min@57L/min
|
9000N.m@160Bar
|
|
ZJ35R
|
4.1r/min@57L/min
|
11000N.m@160Bar
|
产品特点
属具产品重要部件配置
液压系统方面：在旋转油路上采用双向液压锁，以实现双向液压自锁，确保工作时的安全，在每个油缸上增加了液控单向阀，以实现长时间保压。马达、阀及密封件均采用原装进口产品；高压胶管采用锥面密封的高性能胶管。
结构件方面：回转支承采用大模数回转支承，其承载能力更强；涡轮和涡杆采用渐开线齿轮，既可提高效率，降低热损失，又可实现自锁功能。
机械性能方面：可实现360°旋转，夹臂体采用合金高强度结构钢板焊接而成，确保工作状态夹臂的强度和避免冲击载荷的破坏。
适用范围：适用于各种造纸、包装、印刷等行业对各类纸卷进行高效、无破损的搬运与堆垛作业。

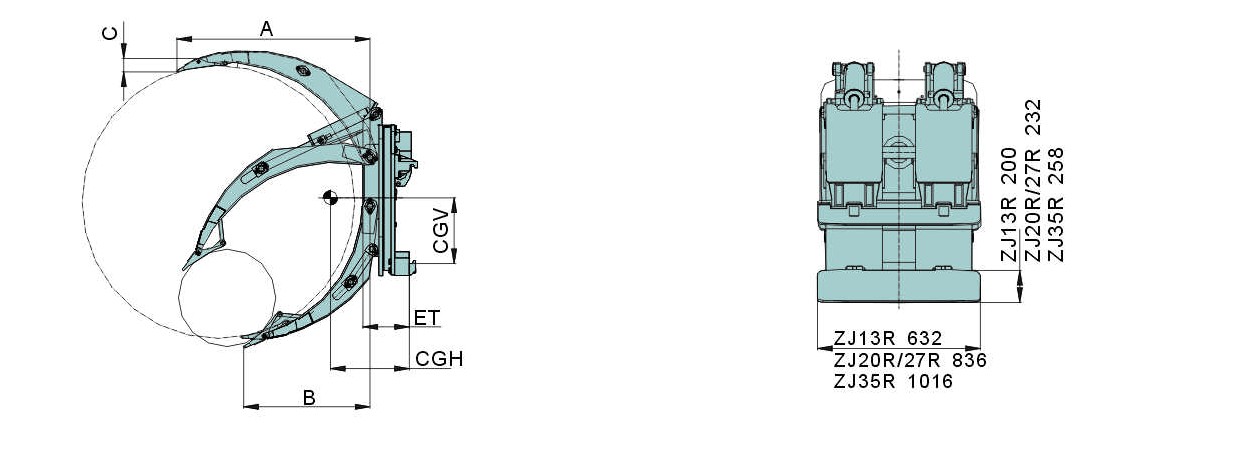

,主要参数介绍
短臂固定式
|
型号
|
承载能力
@最大直径
(Kg@mm)
|
安装
等级
|
适配叉车
(t)
|
张臂范围
(mm)
|
长臂长
A
(mm)
|
短臂长
B
(mm)
|
臂厚
C
(mm)
|
垂直
重心 CGV
(mm)
|
水平
重心 CGH
(mm)
|
失载距
ET
(mm)
|
自重
(Kg)
|
|
ZJ10R-A1
|
1000@1600
|
Ⅱ
|
1-2.5t
|
560-1600
|
993
|
675
|
45
|
330
|
290
|
135
|
420
|
|
ZJ11R-A1
|
1100@1500
|
Ⅱ
|
1-2.5t
|
450-1500
|
890
|
640
|
45
|
330
|
300
|
135
|
400
|
|
ZJ12R-A1
|
1200@1300
|
Ⅱ
|
1-2.5t
|
410-1300
|
858
|
570
|
45
|
340
|
255
|
135
|
342
|
|
ZJ13R-A1
|
1300@1150
|
Ⅱ
|
1-2.5t
|
330-1150
|
745
|
535
|
45
|
335
|
250
|
135
|
325
|
|
ZJ20R-A1
|
2000@1400
|
Ⅱ
|
2-2.5t
|
500-1400
|
980
|
665
|
50
|
340 |
|
|
|
|
