主要参数介绍
|
型号
|
承载能力
@载荷中心
|
安装等级
|
适配叉车
|
货叉调距
范围 (mm)
|
适配货叉
宽度 (mm)
|
叉车货车架宽度最小值 (mm)
|

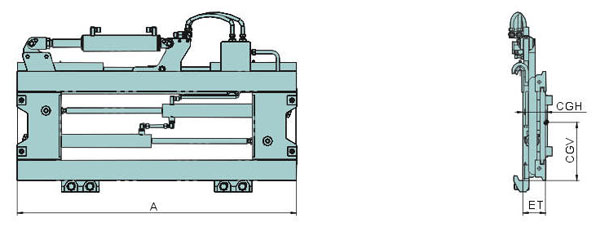

总宽A (mm)
|
垂直重心 CGV(mm)
|
自重
(Kg)
|
水平重心 CGH(mm)
|
失载距ET
(mm)
|
|
TY25G-A2
|
2500@500
|
Ⅱ
|
1-2.5t
|
30-980
|
100/122
|
1040
|
1040
|
260
|
120
|
50
|
95
|
|
TY45G-B2
|
4500@500
|
Ⅲ
|
3-4.5t
|
40-1040
|
125/150
|
1100
|
1100
|
315
|
180
|
50
|
93
|
注：
1、实际的叉车/属具综合承载能力请从叉车厂方获得。
2、要求叉车需增加2组附加油路。
3、货叉可用叉车自配货叉，可挂装Ⅱ安装的货叉，但货叉长度不应超过1525mm。
4、货叉调距范围：其最小值为货叉合拢时两货叉的内侧间距，最大值为货叉张开时两货叉的外侧间距。
5、调距叉整体侧移量为±100mm。
流量及压力要求
|
型号
|
压力值（Bar）
|
流量值（L/min）
|
|
|
最大
|
|
|
最小
|
推荐
|
最大
|
|
|
TY**G
|
180
|
11
|
15
|
19
|
|
产品特点
属具产品重要部件配置
1、液压系统方面：油缸采用活塞缸形式，结构简单，便于维修；密封件全部采用NOK系列产品，质量可靠；侧移有节流结构，侧移货物运行平稳。
2、结构件方面：架体采用高强度板材焊接而成，滑块采用高分子耐磨材料。
3、液压阀方面：采用平衡阀，保证货叉同步运行，平衡阀采用原装进口阀芯。
|
