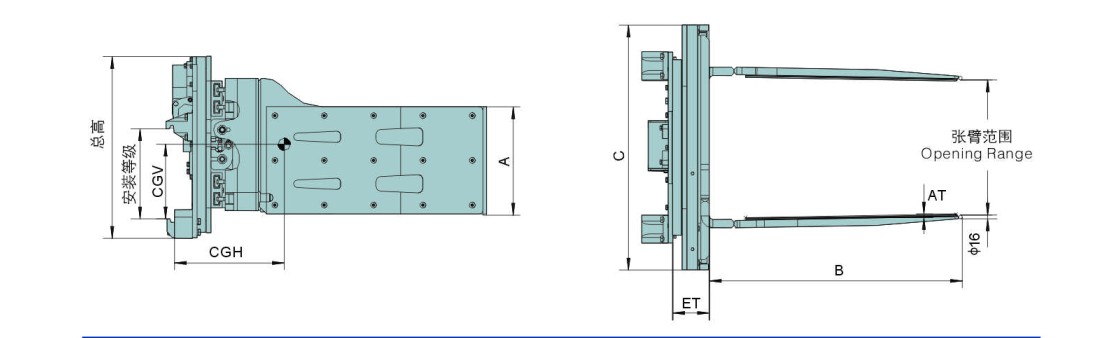

主要参数介绍
|
承载能力@
载荷中心
Kg@mm
|
型号
|
张臂范围
（mm）
|
总高
（mm）
|
臂高
A
（mm）
|
臂长
B
(mm)
|
框架宽度
C
（mm)
|
自重
（Kg)
|
失载距
ET
（mm)
|
适配叉车
|
|
1900@500
|
GJ19RT-A1
|
580-1780
|
774
|
455
|
1075
|
1040
|
750
|
259
|
1-2.5t
|
|
2500@500
|
GJ25RT-B1
|
590-1880
|
774
|
505
|
1060
|
1010
|
720
|
259
|
3-4.5t
|
注：
1、实际的叉车/属具综合承载能力请从叉车厂方获得。
2、要求叉车需增加2组附加油路。
流量及压力要求
|
型号
|
压力值
（Bar）
|
流量值
（L/min）
|
|
最小
|
最大
|
侧移动作
|
夹紧动作
|
|
最小
|
推荐
|
最大
|
最小
|
推荐
|
最大
|
|
GJ**RT
|
35
|
160
|
19
|
38
|
57
|
19
|
38
|
57
|
旋转扭矩要求
|
型号
|
转速
|
扭矩
|
|
GJ**RT
|
５.2r/min@57L/min
|
9000N.m@160Bar
|
产品特点
属具产品重要部件配置
1、液压系统方面：在旋转油路上采用双向液压锁，以实现双向液压自锁，确保工作时的安全；马达、阀及密封件均采用原装进口产品，旋转油铰带自锁功能；高压胶管采用锥面密封的高性能胶管。
2、结构件方面：左右夹板采用高性能的合金钢板，并经整体压形和校正，抗弯性能好。
3、机械性能方面：可以同时实现夹紧/张开和旋转功能，并且视野较好；附加两组油路即可满足使用要求。
4、适用范围：可安全高效地搬运各种纸箱、木箱、金属箱或软包等货物。适用于烟草、造纸、化纤、车间、港口等行业的无托盘搬运或堆垛作业。
|
