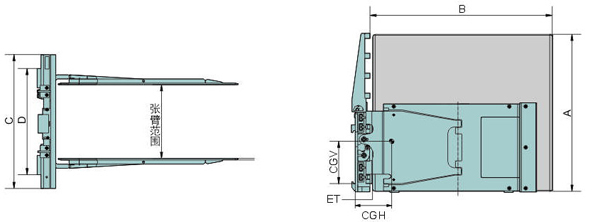

主要参数介绍
|
承载能力@
载荷中心（Kg@mm)
|
型号
|
张臂范围
（mm)
|
臂高H
（mm）
|
臂长L
(mm）
|
框架宽度B
(mm）
|
失载距ET
(mm)
|
水平重心CGH
(mm)
|
自重
（Kg）
|
适配叉车
（t)
|
|
1400@700
|
ZX14J-A1
|
560-1920
|
1200
|
1420
|
1040
|
117
|
461
|
775
|
2-2.5t
|
|
1400@700
|
ZX14J-A2
|
760-2120
|
1200
|
1420
|
1040
|
117
|
455
|
785
|
2-2.5t
|
|
1400@700
|
ZX14J-A3
|
590-1950
|
1200
|
1480
|
1040
|
117
|
489
|
790
|
2-2.5t
|
|
1200@600
|
ZX12J-A1
|
400-1550
|
1200
|
1220
|
1040
|
117
|
394
|
700
|
2-2.5t
|
|
1400@700
|
ZX14J-A4
|
560-1920
|
1200
|
1220
|
1040
|
117
|
387
|
730
|
2-2.5t
|
注：
1、实际的叉车/属具综合承载能力请从叉车厂方获得。
2、匹配此属具要求叉车需增加2组附加油路。
3、整机出厂时配有四档调压阀。
流量及压力要求
|
型号
|
压力值（Bar）
|
流量值（L/min）
|
|
最大
|
侧移动作
|
夹紧动作
|
|
最小
|
推荐
|
最大
|
最小
|
推荐
|
最大
|
|
ZX**J
|
160
|
4
|
15
|
38
|
19
|
26
|
38
|
产品特点
属具产品应用及重要部件配置
１、液压系统方面：关键液压元器件均采用国外原装进口液压产品；密封件均采用进口产品；高压胶管采用高性能进口胶管；四档调压阀可用于根据不同货物，
设置不同的合适夹紧力。
2、机械性能方面：内置侧移功能，可以同时实现夹紧/张开和侧移功能，并且视野较好；附加两组油路即可满足使用要求。
3、结构件方面：左右夹板采用高性能铝合金板，以减轻重量；连接板则由高强度板材热压成型，抗变形性能好。
4、应用范围：适用于对仓储、饮料、家电及电子行业纸箱包装产品的高效无托盘搬运，节省了购置和维护托盘的费用，也节省了仓储空间。
|
