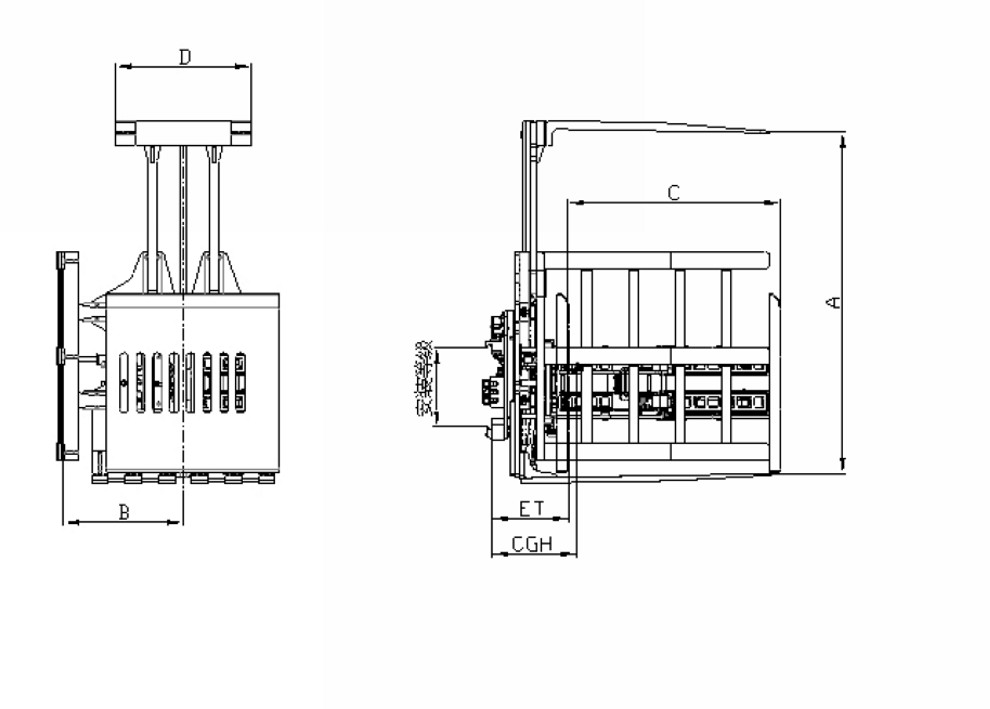

主要参数介绍
|
承载能力@
|
型号
|
夹持范围
|
调整范围
|
推出行程
|
自重
|
失载距
|
水平重心
|
货叉间距
|
适配叉车
|
|
载荷中心
|
A
|
B
|
C
|
(kg)
|
ET
|
CGH
|
D
|
(t)
|
|
(kg@mm)
|
(mm)
|
(mm)
|
（mm）
|
|
(mm)
|
(mm)
|
(mm)
|
|
|
1500@600
|
XT15G-B1
|
850-1500
|
550-700
|
1270
|
1370
|
460
|
510
|
760
|
3-4.5t
|
|
1500@600
|
XT15G-B2
|
1100-2000
|
550-700
|
1270
|
1570
|
460
|
510
|
760
|
3-4.5t
|
注：
1、实际的叉车/属具综合承载能力请从叉车厂方获得。
2、匹配该属具，叉车需要增加1组附加油路。
流量及压力要求
|
型号
|
压力值
|
流量值（L/min）
|
|
（Bar）
|
推出动作
|
旋转动作
|
夹紧动作
|
|
最大
|
最小
|
推荐
|
最大
|
最小
|
推荐
|
最大
|
最小
|
推荐
|
最大
|
|
XT**G
|
160
|
15
|
26
|
38
|
19
|
38
|
57
|
15
|
38
|
40
|
|
型号
|
转速
|
扭矩
|
|
XT**G
|
5.2r/min@57L/min
|
9000N·m@160Bar
|
产品特点
属具产品重要部件配置
液压系统方面：油马达、阀及其它关键液压元件均采用原装进口液压产品；密封件均采用NOK进口产品；高压胶管采用锥面密封的高性能胶管，质量安全可靠。
结构件方面：回转支承采用大模数回转支承，其承载能力更强；蜗轮和蜗杆采用渐开线的齿形，既可提高效率、降低热损失，又可实现自锁功能；主要零部件采用高强度板拼焊而成，结构强度安全可靠。
机械性能方面：可实现推出/收回、夹紧/张开和360°双向旋转功能，本产品设计有电液换向阀，附加1组油路即可满足使用要求。
适用范围：可安全、高效的对码放在托盘上的袋装货物进行叉取、搬运，并旋转180°将袋装货物推出至指定位置，回收托盘，广泛适用于化工、食品、包装、物流等行业。 |
